今天介紹激光系統中一種重要的元器組件：合束器。

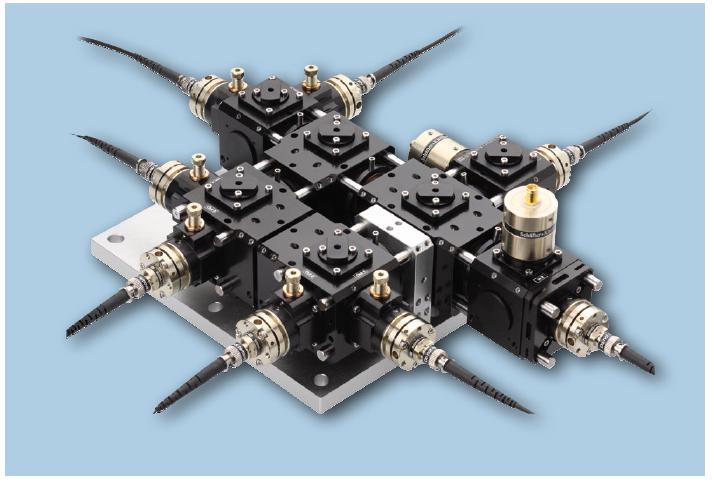

合束器是什么？

合束器（Combiner）是一種光學或射頻設備，用于將兩個或多個信號源的輸出合并到一個單一的通道中。在不同的領域，合束器有著不同的應用形式和功能特點。

光學合束器

在光纖通信或激光技術中，光學合束器主要用于將來自不同光源的光波合并成一束，通過同一根光纖傳輸。這種設備常用于增加系統的輸出功率或者實現多路信號的同時傳輸。例如，在光纖放大器中，泵浦光和信號光可能會通過合束器合并后送入放大介質。

射頻合束器

在射頻（RF）技術和無線通信系統中，射頻合束器可以將來自多個發射機的射頻信號合并到一條天線上進行發射，或者將接收到的信號分配給多個接收機。這對于提高信號覆蓋范圍、增強信號強度或是實現多頻道操作非常有用。

合束器的工作原理

光學合束器

波分復用（WDM）合束器：這類合束器主要應用于光纖通信，其工作原理是基于光的波長選擇性。通過使用特定的濾光片或其他波長選擇元件，如薄膜濾波器或布拉格光柵，合束器可以將不同波長的光信號合并到同一根光纖中傳輸。每種波長的光信號可以在同一根光纖中共存而不相互干擾，因?yàn)樗鼈冊诓煌牟ㄩL(zhǎng)上工作。

偏振合束器：偏振合束器利用光的偏振特性來合并兩束具有不同偏振方向的光。通常，這種合束器包含一個偏振分束器（Polarization Beam Splitter, PBS），它可以反射某一偏振方向的光而讓另一偏振方向的光通過。通過這種方式，兩束不同偏振的光可以被合并成一束，但保持它們各自的偏振狀態。

耦合器：耦合器是一種較為簡單的光學合束器，它通過物理方式將兩根或多根光纖中的光信號耦合到一根輸出光纖中。這種合束方式不區分光的波長或偏振，適用于需要簡單合并光信號的情況。

射頻合束器

功率合束器：在射頻系統中，功率合束器用于將多個射頻信號源的功率合并到一個輸出端口。這通常通過使用匹配網絡來實現，確保每個輸入信號源的阻抗與合束器相匹配，從而最大限度地減少反射損失并提高效率。

頻率合束器：當需要在一個天線上同時傳輸多個不同頻率的信號時，可以使用頻率合束器。這種合束器通常包含帶通濾波器，每個濾波器只允許特定頻率范圍內的信號通過，然后這些信號被合并并通過同一根天線發射出去。

隔離器：在某些情況下，為了防止反向信號對射頻源造成影響，合束器可能還包括隔離器，確保信號只能從輸入端流向輸出端，而不能反向流動。

合束器和分束器的區別

合束器（Combiner）和分束器（Splitter）雖然在功能上有一定的相似性，即都可以處理多條信號路徑，但它們的主要作用和應用場景是不同的。

合束器和分束器主要區別

功能方向不同：

合束器：將多個輸入信號合并成一個輸出信號。

分束器：將一個輸入信號分成多個輸出信號。

應用場景不同：

合束器：多用于發射端，如光纖通信的發送端、激光加工的功率合并、無線通信的多頻率信號發射。

分束器：多用于接收端，如光纖通信的接收端、廣播電視的信號分配、無線通信的信號處理。

信號處理不同：

合束器：關注信號的合并和功率疊加，確保合并后的信號質量和效率。

分束器：關注信號的均勻分配和隔離，確保每個輸出信號的質量和獨立性。

合束器在激光系統中的應用

合束器在激光系統中有著廣泛的應用，尤其是在需要高功率輸出或多種波長操作的情況下。

1. 功率合束

應用場景：

工業加工：如激光切割、焊接和打標等。在這些應用中，需要高功率的激光束來實現高效的材料加工。

科學研究：高功率激光在物理學實驗中用于產生極端條件，如高溫高壓環境。

2. 波長合束

應用場景：

生物醫學：多波長激光在生物醫學成像和治療中具有重要應用，如熒光顯微鏡和光動力療法。

光譜分析：多波長激光在光譜分析中用于檢測和識別不同物質。

3. 偏振合束

應用場景：

顯示技術：在激光投影儀和顯示器中，偏振合束器用于將不同偏振方向的激光合并，以提高圖像的亮度和對比度。

光學測量：在精密光學測量中，偏振合束器用于將不同偏振方向的光信號合并，以提高測量精度。

4. 時間合束

應用場景：

超快激光：在超快激光系統中，需要將多束脈沖激光在時間上精確同步，以實現高分辨率的超快過程研究。

通信系統：在光通信系統中，時間合束技術用于將多路信號在時間上精確同步，以實現高速數據傳輸。

5. 多模合束

應用場景：

光纖通信：在多模光纖通信中，需要將多路信號合并到同一根光纖中傳輸。

激光雷達：在激光雷達系統中，多模合束技術用于將多路激光信號合并，以提高探測精度和范圍。

合束器在激光系統中應用非常廣泛，作為一種重要的激光零部件，合束器發揮著重要的作用。
