激光陀螺是什么？

激光陀螺（Laser Gyroscope）是一種基于薩格納克效應（Sagnac effect）的高精度角速度傳感器，用于測量物體繞某一軸旋轉的速度。它在導航系統、航空航天、自動駕駛汽車以及其他需要精確姿態控制的應用中發揮著重要作用。

激光陀螺工作原理

激光陀螺的基本工作原理是利用光束在環形路徑中的傳播時間差來檢測旋轉運動。具體來說：

薩格納克效應：當一個封閉的光路（例如由鏡子組成的環形腔體）相對于慣性空間旋轉時，順時針方向和逆時針方向傳播的兩束光會經歷不同的路徑長度，從而導致相位差。這個相位差與旋轉速率成正比。

干涉測量：通過檢測這兩束光重新匯合后的干涉圖案，可以計算出它們之間的相位差異，進而確定旋轉角速度。

激光陀螺結構組成

典型的激光陀螺包括以下主要部件：

激光源：提供穩定且相干性強的光源。

分束器/合束器：將激光分成兩束，并最終合并這兩束光以便于干涉測量。

反射鏡：形成閉合的光學路徑，通常為三角形或四邊形配置。

光電探測器：用來捕捉并分析兩束光干涉后形成的信號。

電子處理單元：負責從光電探測器獲取的數據中提取有用信息，如旋轉速率等。

激光陀螺優點

高精度：能夠達到非常高的角度分辨率。

無磨損件：由于不涉及機械移動部分，因此具有較長的使用壽命和可靠性。

快速響應：對角速度變化反應迅速。

全固態設計：適合惡劣環境下的使用。

激光陀螺應用領域

航空與航天：飛機自動駕駛儀、衛星姿態控制系統等。

航海：船舶導航系統。

地面車輛：無人駕駛車輛定位與導航。

軍事應用：導彈制導系統、潛艇導航等。

激光陀螺儀和光纖陀螺儀的區別

激光陀螺儀和光纖陀螺儀都是基于薩格納克效應（Sagnac effect）來測量角速度的高精度傳感器，但它們在工作原理、結構設計以及應用特性上存在一些重要的區別。

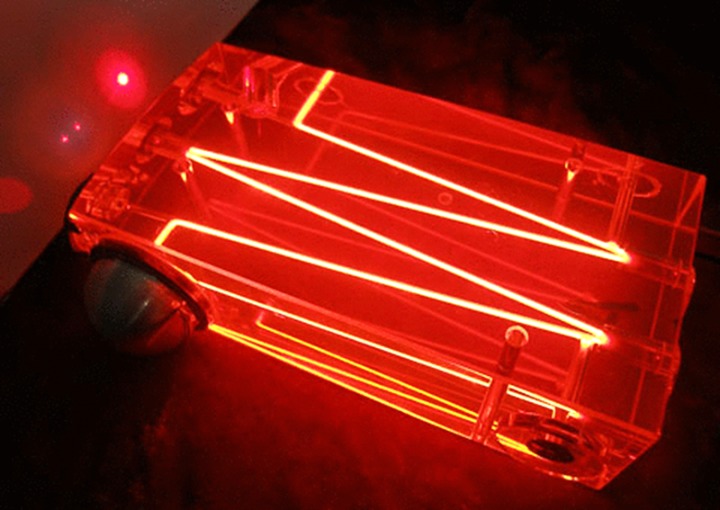

激光陀螺儀

激光陀螺工作原理：

激光陀螺儀使用氦-氖或其他類型的氣體激光器產生相干光。

通過分束器將激光分成兩束，這兩束光沿著一個閉合的光學路徑（通常是三角形或四邊形）分別沿順時針和逆時針方向傳播。

當裝置旋轉時，由于薩格納克效應，兩束光會經歷不同的光程長度，導致相位差。這個相位差與旋轉速率成正比。

通過檢測兩束光合并后的干涉圖案，可以計算出旋轉速率。

激光陀螺儀特點：

高精度：能夠提供非常高的測量精度。

寬帶寬：響應速度快，適用于快速變化的角速度測量。

穩定性好：長期穩定性和重復性優良。

體積較大：相對于其他類型陀螺儀，激光陀螺儀通常體積更大，成本更高。

溫度敏感：對環境溫度的變化較為敏感，需要良好的溫控措施。

光纖陀螺儀

光纖陀螺儀工作原理：

光纖陀螺儀利用單模光纖作為光波導，形成閉合的環路。

一束或多束激光通過耦合器進入光纖環，并被分成兩個方向相反的光波。

在沒有旋轉的情況下，兩束光經過相同的路徑后重新匯合，不會產生相位差。

如果系統發生旋轉，則會產生相位差，這種相位差同樣與旋轉速率成正比。

通過光電探測器檢測兩束光干涉后的信號強度變化，從而確定旋轉速率。

光纖陀螺儀特點：

小型化：由于使用光纖，整體尺寸可以做得更小，重量輕。

抗沖擊性強：沒有活動部件，因此對外部振動和沖擊有很好的抵抗能力。

溫度適應性好：相對激光陀螺儀而言，對溫度變化不太敏感。

成本較低：隨著技術的發展，制造成本逐漸降低。

動態范圍廣：適合從低速到高速的各種應用場景。

激光陀螺儀和光纖陀螺儀的區別總結

精度與帶寬：激光陀螺儀通常具有更高的精度和更寬的動態范圍，特別是在高端應用中表現出色。

尺寸與成本：光纖陀螺儀因其較小的體積和較低的成本，在許多商業及軍事應用中越來越受歡迎。

環境適應性：光纖陀螺儀對于溫度等環境因素有更好的適應性，而激光陀螺儀可能需要額外的溫度控制措施以保持性能穩定。
